Описание

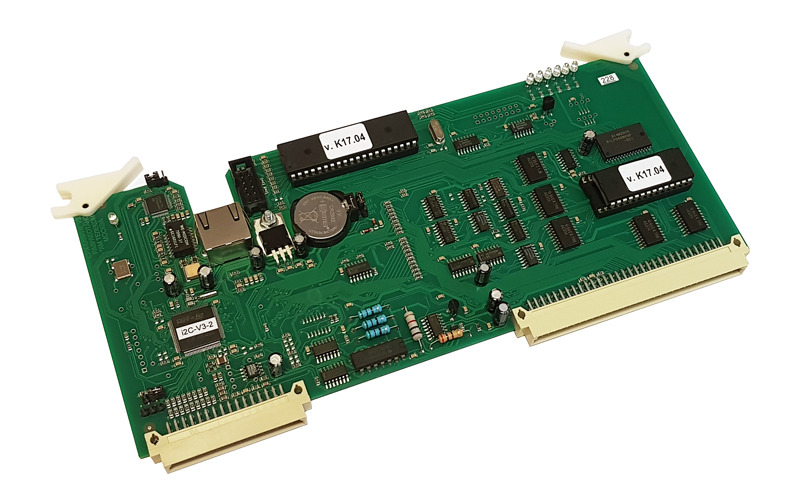

CPX-LAN/TN — плата центрального процессора c DTMF-процессором и портом Ethernet/IP., предназначенная для управления цифровой телефонной станцией «РЕГИОН-120ХТ». Она обеспечивает обработку системных функций АТС, хранение конфигурации и подключение станции к локальной сети Ethernet для программирования и администрирования.

В отличие от процессорных плат с интерфейсом RS-232, модификация CPX-LAN/TN позволяет подключать станцию непосредственно к сетевому коммутатору Ethernet. Благодаря этому настройка оборудования, изменение параметров конфигурации и техническое обслуживание выполняются значительно удобнее и быстрее.

Плата устанавливается в нулевой слот базового блока №0 и является обязательным элементом конфигурации станции. Все рабочие параметры АТС сохраняются в памяти процессора, что обеспечивает восстановление конфигурации после отключения электропитания.

Основные преимущества

• подключение станции к локальной сети Ethernet;
• удобное программирование и настройка через компьютер;
• удаленное администрирование АТС;
• хранение пользовательской конфигурации станции;
• высокая надежность работы;
• простая интеграция в существующую корпоративную сеть;
• возможность восстановления заводских сетевых параметров;
• совместимость с программным обеспечением ATS Commander.

Функциональные возможности

Плата CPX-LAN/TN обеспечивает:

• управление всеми функциями станции;
• хранение текущей конфигурации оборудования;
• программирование через Ethernet;
• изменение IP-параметров;
• восстановление заводских сетевых настроек;
• работу с программой конфигурирования ATS Commander;
• передачу информации о работе станции на персональный компьютер.

Технические особенности

• интерфейс подключения — Ethernet;
• установка в базовый блок АТС «РЕГИОН-120ХТ»;
• заводской IP-адрес — 192.168.3.55;
• маска сети — 255.255.255.0;
• изменение сетевых параметров выполняется через программу ATS Commander;
• предусмотрен аппаратный сброс IP-настроек при помощи перемычки JP14.

Область применения

Плата применяется при построении и модернизации телефонных станций РЕГИОН-120ХТ, используемых на:

• промышленных предприятиях;
• диспетчерских пунктах;
• объектах энергетики;
• транспортных предприятиях;
• медицинских учреждениях;
• административных зданиях;
• объектах силовых структур;
• предприятиях ЖКХ.

Совместимость

Плата предназначена для использования в составе станции РЕГИОН-120ХТ и совместима с программным обеспечением ATS Commander, применяемым для программирования и обслуживания станции через локальную сеть.

Таблица характеристик

Рекомендуемые товары

Для расширения функциональности станции рекомендуем ознакомиться с другими платами и оборудованием:

• плата E1XT для подключения цифрового потока E1;
• плата COXT для аналоговых городских линий;
• плата SLXT для подключения абонентских линий;
• плата KTSL для системных телефонов;
• плата DTSL;
• плата FEEDXT;
• системные пульты серии РЕГИОН-Ц;
• базовые блоки станции РЕГИОН-120ХТ.

С описанием и характеристиками платы CPX-LAN/TN вы можете ознакомиться в  мануале системы manual_instrukciya_region-120XT.pdf
